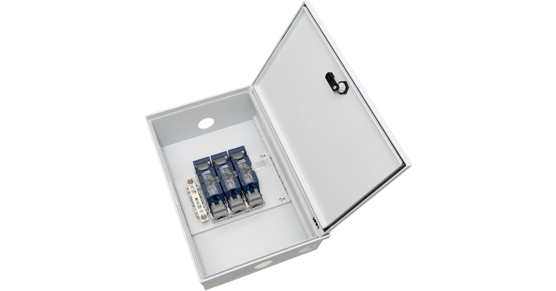

APLICAÇÕES:
Para uso nas redes de distribuição de energia eléctrica de baixa tensão, permitem o seccionamento e facilitam a interrupção do fornecimento de energia eléctrica às instalações.
Para instalação no exterior, encastradas ou no interior (sujeita a aprovação pela E-REDES).
MATERIAIS:
Caixa e porta: Poliéster reforçado a fibra de vidro auto-extinguível cinza RAL 7035.
Placa de montagem:
03PBTM/03PBTT: ABS
03PBTE400T: Poliéster reforçado a fibra de vidro auto-extinguível cinza RAL 7035
NORMAS APLICÁVEIS:
DMA-C62-807/N, Edição 3 (08/2021)
IP45 IK10
Classe de isolamento: Classe II
Potência máxima aplicável (PMA):
03PBTM: 10,35kvA
03PBTT: BTN: 41,4kVA / BTE: 69kVA (sujeito a aprovação pela E-REDES)
03PBTE400T: 250kVA
Corrente máxima / fase:
03PBTM: 45A
03PBTT: BTN: 60A / BTE: 100A (sujeito a aprovação pela E-REDES)
03PBTE400T: 400A
Tensão nominal (Un):
03PBTM: 230V
03PBTT: 400V
03PBTE400T: 400V
Tensão isolamento (Ui): 600V
Tensão impulso (Uimp): 6kV
Corrente nominal (In):
03PBTM: 160A
03PBTT: 160A
03PBTE400T: 400A
Corrente curto-circuito (Icc): 25kA
Frequência nominal: 50Hz
Base neutro:
03PBTM/03PBTT: 1 un x T00 Seccionável
03PBTE400T: 1 un x T2 Seccionável
ISF Interruptor seccionável:
03PBTM: 1 un x T00
03PBTT: 3 un x T00
03PBTE400T: 3 un x T2
Índice de poluição: 3
Fecho:
03PBTM/03PBTT: preparada para fechadura tipo “Rónis” (20176459) e fechadura triangular ref.ª AL 16FH9
03PBTE400T: preparada para fechadura tipo Perfil Europeu (20145114)
Dispositivo de selagem:
03PBTM/03PBTT: dispositivo de selagem para fechadura incluído
03PBTE400T: fecho preparado para selagem
Temperatura ar ambiente: máx.:+40º mín.:-25ºC
Temperatura do ar ambiente no local de instalação: ≤ 35ºC
Altitude de instalação: ≤ 2000 m
Entrada/saída: através de furos protegidos com tampões adequados (adquiridos em separado)
