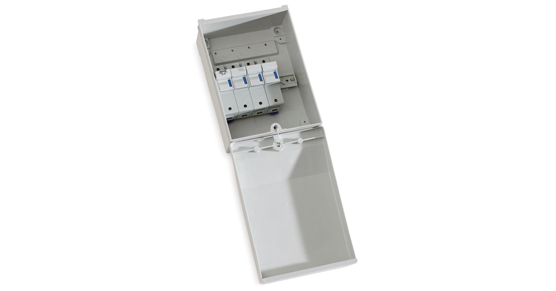

CAIXAS DE DISTRIBUIÇÃO T1
APLICAÇÕES:
Caixa para alimentação, protecção, distribuição e derivação de ramais aéreos ou fachadas de edifícios, monofásica ou trifásica.
Montagem exterior de superfície ou semiencastrada.
MATERIAIS:
Caixa e tampa: poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035.
Calha tipo DIN: policarbonato cinza RAL 7035.
Tampões para entrada de cabos: PVC plastificado cinza RAL 7035.
Parafusos de selagem, chave: poliamida cinza RAL 7035.
NORMAS APLICÁVEIS:
EN 62208 e EN 61439-5
CARACTERÍSTICAS:
IP44 IK08
Tensão nominal: 400V, 50Hz
Sobretensão transitória (Uimp): 6kV
Categoria de sobretensões: CAT IV
Tensão de isolamento: 600V
Corrente nominal: 100A
Corrente de curto-circuito: 24kA
Regime de neutro: TN
Factor de diversidade (RDF): 1
Ambiente CEM: A
Grau de poluição: 3
Classe de isolamento: Classe II
Forma de separação interna: Forma 1
Tipo de ligações: FF
Capacidade de dissipação térmica 11W.
Instalação fixa no exterior até 2000m de altitude.
Temperatura de funcionamento: -25ºC a 35ºC.
Humidade máxima: 100%hr a +25ºC.
INSTRUÇÕES DE MONTAGEM:
Para montagem superficial, após o processo de construção das superfícies de montagem.
O peso máximo dos equipamentos no interior não deve exceder os 250 kg/m2, na porta não deve ser montada qualquer carga.
Para montagem de superfície devem ser escolhidos parafusos de acordo com o peso do equipamento a utilizar.
